Krokové motory s vysokým točivým momentem: Komplexní průvodce

Krokové motory představují základní kámen moderního řízení pohybu a nabízejí přesné polohování a opakovatelnost bez potřeby složitých systémů zpětné vazby. Tyto bezkomutátorové synchronní elektromotory převádějí digitální impulsy na přesné mechanické otáčení hřídele, pohybující se v diskrétních krocích. Tato vlastnost je činí nepostradatelnými v aplikacích od spotřební elektroniky až po sofistikované průmyslové stroje. Pokud však aplikace vyžadují nejen přesnost, ale také značnou sílu pro pohyb těžkých břemen, překonání tření nebo udržení polohy pod tlakem, může se staardní krokový motor ukázat jako nedostatečný. To je místo, kde kategorie krokové motory s vysokým točivým momentem se stává kritickým.

V kontextu krokových motorů „vysoký točivý moment“ označuje schopnost motoru generovat vyšší rotační sílu ve srovnání se standardními motory podobné fyzické velikosti nebo konstrukce. Točivý moment je základním měřítkem síly motoru, který určuje, jak velkou zátěž může zrychlit, řídit a udržet v klidu. Význam vysokého točivého momentu nelze v náročných aplikacích přeceňovat. Například v robotice je vysoký točivý moment nezbytný pro kloubové aktuátory, které musí unést hmotnost robotického ramene a jeho užitečné zatížení. Při CNC obrábění zajišťuje, že řezný nástroj se může přesně pohybovat materiálem bez zablokování. v podstatě krokové motory s vysokým kroutícím momentem překlenují mezeru mezi potřebou přesné přesnosti a požadavkem na značný mechanický výkon , umožňující inovace v oblastech, které vyžadují obojí.

Pochopení krokových motorů

Aby bylo možné plně ocenit výhody krokových motorů s vysokým točivým momentem, musíme nejprve pochopit základní principy, kterými se řídí všechny krokové motory. Na rozdíl od standardních stejnosměrných motorů, které se při přivedení napětí otáčí nepřetržitě, se krokový motor pohybuje v pevných úhlových krocích, známých jako kroky. Vnitřní konstrukce motoru se skládá ze stacionární části (statoru) s více elektromagnetickými cívkami a rotační části (rotor), která obvykle obsahuje permanentní magnety nebo magneticky permeabilní jádro. Nabuzením cívek statoru ve specifické sekvenci se vytvoří magnetické pole, které přitáhne rotor, způsobí, že se vyrovná s polem, a tak se otočí o přesný úhel s každým impulsem přijatým z ovladače.

Existuje několik základních typů krokových motorů, z nichž každý má odlišné provozní vlastnosti. Krokové motory s permanentními magnety (PM). mají rotor s permanentními magnety, poskytující dobrý přídržný moment a relativně velký krokový úhel, ale často nabízejí nižší rozlišení a točivý moment ve srovnání s jinými typy. Krokové motory s proměnnou reluktancí (VR). mít rotor z měkkého železa, který je vyrovnán s dráhou magnetického pole s nejmenší reluktancí (magnetickým odporem); ty jsou dnes méně běžné. Nejrozšířenějším typem, zejména ve vysoce výkonných aplikacích, je Hybridní krokový motor . Tato konstrukce kombinuje principy motorů PM i VR, využívá rotor s permanentními magnety se zuby, které spolupracují s ozubeným elektromagnetickým statorem. Tato hybridní konfigurace umožňuje velmi malé úhly kroku, vysoký točivý moment a vynikající polohovou přesnost, což z ní dělá dominantní design krokový motor s vysokým točivým momentem aplikací.

Pro pochopení specifikací krokového motoru je nezbytných několik klíčových pojmů. The krokový úhel definuje úhlovou vzdálenost, o kterou se hřídel otočí při každém jednotlivém pulzu, běžně 1,8° (200 kroků/otáčku) nebo 0,9° (400 kroků/otáčku) u hybridních motorů. Přídržný moment je maximální točivý moment, který může motor vyvinout, když je v klidu s vinutími pod napětím, což je kritická hodnota pro krokový motor s vysokým točivým momentem protože to naznačuje jeho schopnost udržet pozici proti vnější síle. naopak aretační moment je moment přítomný, když vinutí motoru nejsou pod napětím, způsobený magnetickou interakcí mezi rotorem s permanentním magnetem a statorem; to poskytuje mírnou pasivní přídržnou sílu.

Co je vysoký točivý moment?

Definování točivého momentu v krokových motorech

Z mechanického hlediska je točivý moment mírou rotační síly aplikované na objekt. U krokového motoru je to rotační síla, kterou může hřídel motoru generovat, aby způsobila nebo bránila pohybu. Je analogický s konceptem síly v lineárním systému. Vysoký točivý moment proto znamená schopnost motoru produkovat silnou rotační sílu. To je prvořadé pro aplikace, které zahrnují zrychlení těžkých nákladů, hnací mechanismy s vysokým třením nebo udržování přesného polohování pod konstantním vnějším tlakem. Je důležité rozlišovat, že a krokový motor s vysokým točivým momentem není nutně jiná kategorie motoru, ale spíše označení pro krokové motory konstruované tak, aby poskytovaly hodnoty točivého momentu výrazně nad standardní základní linií pro jejich velikost rámu.

Jak se točivý moment měří a specifikuje

Točivý moment v krokových motorech se obvykle měří v newtonmetrech (N·m) nebo uncích palcích (oz-in). Nejdůležitější specifikace točivého momentu, která se nachází v technickém listu motoru, je přídržný moment . Toto je maximální točivý moment, který může motor vyvinout v klidu, když jsou jeho cívky plně pod napětím. Slouží jako primární ukazatel síly motoru. Dalším zásadním zastoupením je křivka točivého momentu , graf, který vykresluje dostupný točivý moment motoru proti jeho otáčkám. Tato křivka je životně důležitá, protože točivý moment krokového motoru klesá s rostoucí rychlostí v důsledku účinků indukčnosti a zpětného EMF. Pochopení rychlost krokového motoru vs točivý moment Tento vztah je nezbytný pro výběr motoru, který bude adekvátně fungovat v celém požadovaném provozním rozsahu aplikace a zajistí, že se nezastaví při vyšších rychlostech.

Faktory ovlivňující točivý moment

Výstupní točivý moment krokového motoru není pevnou hodnotou; je ovlivněna několika provozními a konstrukčními faktory. Proud dodávaný do vinutí motoru je primární budič; vyšší proud má obecně za následek silnější magnetické pole a tím i vyšší točivý moment až do konstrukčních limitů motoru. Zásadní roli hraje také napájecí napětí, zejména při vyšších rychlostech. Vyšší napětí umožňuje rychlejší změnu směru proudu ve vinutí motoru, což pomáhá udržovat točivý moment při zvýšených otáčkách. Fyzická konstrukce motoru, včetně kvality jeho magnetických materiálů, počtu zubů statoru a vzduchové mezery mezi rotorem a statorem, jsou všechny navrženy tak, aby maximalizovaly generování točivého momentu. Například a NEMA 23 krokový motor s vysokým točivým momentem bude navržen s těmito faktory optimalizovanými tak, aby poskytoval větší točivý moment než standardní motor NEMA 23.

Výhody krokových motorů s vysokým točivým momentem

Hlavní výhodou použití a krokový motor s vysokým točivým momentem je významné zvýšení mechanického výkonu dostupného pro úlohy řízení pohybu. Tato vylepšená schopnost se promítá do několika klíčových výhod, které jsou rozhodující pro úspěch náročných aplikací. Nejviditelnější výhodou je schopnost zvládnout větší setrvačné zatížení a překonat značné tření. V systémech, jako jsou CNC frézky nebo automatizované dopravní pásy, musí motor nejen pohybovat hlavou nástroje nebo pásem, ale také rychle zrychlovat a zpomalovat hmotu. Motor s nedostatečným kroutícím momentem by se při takových požadavcích zastavil nebo ztratil kroky, zatímco a krokový motor s vysokým točivým momentem poskytuje potřebnou sílu k zajištění spolehlivého provozu, čímž rozšiřuje rozsah možných aplikací a zlepšuje robustnost těch stávajících.

Zlepšená přesnost a výrazné snížení polohových chyb jsou další velkou výhodou. Vysoká přídržný moment charakteristika těchto motorů jim umožňuje udržet jejich polohu pevně proti neočekávaným vnějším silám nebo vibracím. To je zásadní v aplikacích, jako je přesná montáž nebo polohování lékařských zařízení, kde i nepatrná odchylka může vést k selhání. Kromě toho značná rezerva točivého momentu pomáhá předcházet zablokování, které je častou příčinou ztracených kroků. Ke ztraceným krokům dochází, když motor nevykonává přikázaný pohyb, což vede k hromadící se chybě polohy, kterou systém s otevřenou smyčkou nemůže detekovat. Tím, že pracuje dobře v rámci své kapacity točivého momentu, a krokový motor s vysokým točivým momentem výrazně minimalizuje toto riziko a zajišťuje, že skutečná poloha stroje vždy odpovídá zamýšlené poloze přikázané řídicí jednotkou.

A konečně, tyto motory nabízejí větší flexibilitu designu a dlouhou životnost. Inženýři nejsou nuceni tlačit motor na jeho provozní limity, což často vede k přehřívání a zkrácení životnosti. Místo toho mohou vybrat a krokový motor s vysokým točivým momentem který pracuje efektivně a chladně v rámci svého výkonu. Tato světlá výška také umožňuje systémům zvládat proměnlivé zatížení nebo neočekávané překážky elegantněji bez katastrofického selhání. Možnost použití kompaktnějšího rámu motoru, jako je např NEMA 23 krokový motor s vysokým točivým momentem , k dosažení výkonu, který by jinak mohl vyžadovat větší a těžkopádný rám, je přímou výhodou této technologie, která umožňuje efektivnější a efektivnější mechanické konstrukce.

Aplikace krokových motorů s vysokým točivým momentem

Jedinečná kombinace přesnosti, spolehlivosti a výkonu krokový motor s vysokým točivým momentems vhodné pro širokou škálu aplikací v mnoha průmyslových odvětvích. Jejich schopnost poskytovat řízený pohyb v diskrétních krocích bez zpětnovazebních senzorů zjednodušuje návrh systému a zároveň zajišťuje přesnost.

V oboru Robotika jsou tyto motory preferovanými pohony pro pohyb kloubů, zejména v robotická ramena které musí zvládnout velké užitečné zatížení. The krokový motor s vysokým točivým momentem for robotics poskytuje potřebnou sílu pro přesné skloubení končetin a chapadel a zároveň podpírá váhu samotné paže a předmětu, který nese. To je nezbytné pro úkoly od průmyslové montáže a svařování až po komplexní automatizaci laboratoří. The přídržný moment zajišťuje, že rameno může udržet svou polohu bez driftování, i když je zapnuté, ale není v pohybu.

CNC stroje představují klasickou aplikaci, kde je nesmlouvavá přesnost a výkon. A krokový motor pro CNC frézku aplikace musí řezným nástrojem pohybovat materiály, jako je kov, dřevo nebo plast, přičemž musí narazit na značný odpor. The krokový motor s vysokým točivým momentem zajišťuje přesné sledování dráhy nástroje bez zablokování, které by zničilo obrobek a potenciálně poškodit stroj. Stejné principy platí pro další CNC zařízení, jako jsou soustruhy, plazmové řezačky a laserové řezačky, kde je konzistentní výkon rozhodující pro kvalitu a produktivitu.

Svět 3D tisk spoléhá do značné míry na krokové motory jak pro pohyb os, tak pro vytlačování vlákna. S rostoucí velikostí a rychlostí tiskáren a s tím, jak materiály jako ABS a nylon vyžadují větší sílu k protlačení extruderem, rostou požadavky na točivý moment. A krokový motor pro 3D tiskárny s vysokým točivým momentem zajišťuje přesné zarovnání vrstev tím, že zabraňuje zmeškaným krokům na osách X, Y a Z, zatímco motor extrudéru s vysokým točivým momentem zajišťuje konzistentní tok filamentu, což vede k vyšší kvalitě a spolehlivosti tisku.

Průmyslová automatizace je široká doména, kde jsou tyto motory všudypřítomné. Pohánějí dopravníkové systémy balicí stroje , aktivujte ventily a umístěte součásti dovnitř stroje na výběr a umístění . V těchto prostředích je prvořadá životnost a nepřetržitý provoz. Použití an průmyslový krokový motor s vysokým točivým momentem zajišťuje dlouhodobou spolehlivost a schopnost milionkrát provádět opakované úkoly s vysokou přesností. Pro drsná prostředí, možnosti jako an Krokový motor s vysokým točivým momentem IP65 nebo dokonce an Venkovní krokový motor s krytím IP67 jsou k dispozici, aby odolávaly vnikání prachu a vlhkosti.

Lékařské vybavení vyžaduje nejvyšší úroveň přesnosti, čistoty a spolehlivosti. Krokové motory s vysokým točivým momentem se používají v zařízeních, jako jsou automatické analyzátory, infuzní pumpy, chirurgické roboty a zobrazovací zařízení. Jejich přesný pohyb řídí manipulaci se vzorky, dávkování a umístění senzorů a nástrojů. V mnoha případech a krokový motor s nízkou hlučností pro automatizaci laboratoře nebo lékařské použití je specifikováno pro zajištění tichého provozního prostředí. Předvídatelná povaha chodu krokových motorů v kombinaci s vysokým točivým momentem je činí ideálními pro tyto citlivé aplikace.

Kromě toho se neustále objevují specializované aplikace. Používají se v automobilové pohony pro nastavení zrcátek a ovládání plynu, in tiskařské stroje pro přesné podávání papíru a v systémech obnovitelné energie, jako je např solární tracker krokový motor s vysokým točivým momentem jednotky, které upravují panely tak, aby sledovaly slunce a dovnitř řízení sklonu větrné turbíny mechanismy.

Jak vybrat správný krokový motor s vysokým točivým momentem

Výběr vhodného krokový motor s vysokým točivým momentem pro konkrétní aplikaci vyžaduje systematické hodnocení několika klíčových parametrů. Špatná volba může vést ke špatnému výkonu, zastavení motoru, přehřátí nebo předčasnému selhání.

Požadavky na točivý moment

Nejkritičtějším krokem je přesné stanovení požadavků na točivý moment aplikace. To zahrnuje výpočet točivého momentu potřebného k urychlení setrvačnosti nákladu a k překonání jakýchkoli spojitých sil, jako je tření nebo gravitace. Motor musí poskytovat točivý moment, který přesahuje špičkový točivý moment požadovaný aplikací v celém rozsahu provozních otáček, jak je definováno v rychlost krokového motoru vs točivý moment křivka. Nejlepším postupem je zahrnout bezpečnostní rezervu o 30–50 % nad vypočítaný požadavek, aby se zohlednily nepředvídané proměnné, jako jsou změny tření nebo výrobní tolerance. Poradenství a graf krouticího momentu krokového motoru pro kandidátský motor je nezbytné ověřit, zda jeho křivka točivého momentu splňuje požadavky aplikace při nízkých i vysokých rychlostech.

Velikost motoru a rám

Fyzická velikost motoru, často standardizovaná podle NEMA velikosti rámce (např. NEMA 17, NEMA 23, NEMA 34), poskytuje obecnou indikaci jeho výkonové kapacity. A NEMA 23 krokový motor s vysokým točivým momentem bude typicky dodávat větší točivý moment než motor NEMA 17, zatímco a krokový motor s velkým rámem jako NEMA 34 bude schopen ještě vyššího točivého momentu. Samotná velikost rámu však není dokonalým ukazatelem; vnitřní konstrukce a kvalita materiálů značně ovlivňují skutečný točivý moment. Výběr musí vyvážit požadavek na točivý moment s dostupným prostorem a montážními omezeními ve stroji.

Napětí a proud

Pro dosažení jmenovitého výkonu je zásadní sladění elektrických specifikací motoru s měničem a napájecím zdrojem. Motorové aktuální hodnocení je maximální proud na fázi, který zvládne bez přehřátí. Řidič musí být schopen dodávat tento proud. Zásobování napětí je stejně důležité. Vyšší napětí umožňuje rychlý nárůst proudu ve vinutí motoru, což je nezbytné pro udržení točivého momentu při vyšších otáčkách. Provoz motoru s napájecím zdrojem, který má příliš nízké napětí, bude mít za následek rychlý pokles točivého momentu s rostoucí rychlostí, což je jev jasně viditelný na křivce točivého momentu motoru.

Krokový úhel

The krokový úhel určuje vnitřní rozlišení motoru. Standardní 1,8° motor poskytuje 200 kroků na otáčku, zatímco 0,9° motor poskytuje 400 kroků. Pro aplikace vyžadující velmi jemné polohové řízení, menší úhel kroku nebo použití ovladače schopného mikrokrokování je výhodné. Je důležité si uvědomit, že mikrokrokování sice zvyšuje rozlišení, ale nezvyšuje výrazně přesnost; kroutící moment produkovaný v mikrokrokové poloze je nižší než v plném kroku.

Environmentální faktory

Pro zajištění spolehlivosti je třeba zvážit provozní prostředí. Faktory, jako je okolní teplota, přítomnost nečistot, jako je prach nebo vlhkost, a vystavení vibracím mohou ovlivnit výběr motoru. Například v prostředí se splachováním nebo při venkovní aplikaci Krokový motor s vysokým točivým momentem IP65 nebo vyšší, aby se zabránilo poškození. Vysoké okolní teploty mohou vyžadovat snížení výkonu motoru (použití motoru pod jeho specifikací maximálního momentu), aby se zabránilo přehřátí, nebo výběr motoru s vyšší teplotní třídou.

Špičkové produkty krokových motorů s vysokým točivým momentem

Výběr konkrétního modelu z široké škály dostupných krokový motor s vysokým točivým momentems může být skličující. Následující přehled představuje řadu produktů roztříděných podle jejich typických aplikačních předností, přičemž zdůrazňuje klíčové vlastnosti bez odkazu na konkrétní značky. Tento seznam ilustruje rozmanitost, kterou mají k dispozici inženýři a návrháři.

1. NEMA 17 krokový motor s vysokým točivým momentem: Tento kompaktní motor je dříč v aplikacích, kde je omezený prostor, ale výkon nemůže být ohrožen. Je výjimečně populární v high-endu 3D tisk a automatizace malého rozsahu. Moderní verze nabízejí hodnoty točivého momentu, které konkurují větším starším modelům, díky čemuž jsou ideální pro přesné přístroje a jsou kompaktní robotika klouby.

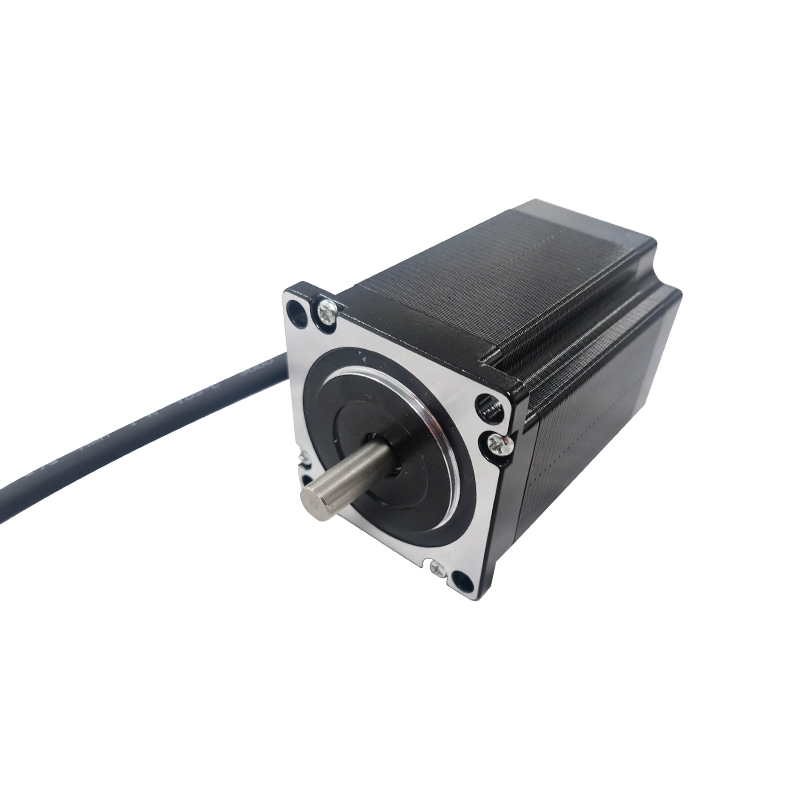

2. NEMA 23 krokový motor s vysokým točivým momentem: Pravděpodobně nejběžnější velikost rámu pro náročné stolní aplikace, NEMA 23 krokový motor s vysokým točivým momentem poskytuje vynikající rovnováhu mezi velikostí, výkonem a cenou. Je to nejlepší volba pro CNC routery , malé frézky a větší 3D tiskárny . Díky své všestrannosti je vhodný pro širokou škálu průmyslová automatizace úkoly.

3. NEMA 34 krokový motor s vysokým točivým momentem: Když je vyžadován značný výkon, toto krokový motor s velkým rámem je dalším krokem nahoru. Je určen pro velké zatížení CNC stroje, průmyslové portály a automatizační systémy, které musí přemisťovat značné náklady. Tyto motory jsou nezbytné pro aplikace, kde je potřeba vysoká přítlačná síla, jako jsou velkoformátové tiskařské stroje .

4. Krokový motor s převodovkou: Tento typ integruje planetovou převodovku se standardem hybridní krokový motor . Redukce převodovky výrazně znásobuje výstupní točivý moment a zároveň snižuje výstupní otáčky, čímž vzniká výjimečnost motor s nízkými otáčkami a vysokým točivým momentem . To je ideální pro aplikace, jako jsou pohony dopravníků, pohony ventilů a jakýkoli systém vyžadující vysokou sílu při nízkých, kontrolovaných rychlostech.

5. Vodotěsný krokový motor (IP65/IP67): Navrženo pro drsná prostředí, an Krokový motor s vysokým točivým momentem IP65 je prachotěsný a chráněný proti tryskající vodě, takže je vhodný pro zpracování potravin a nápojů, balicí stroje a venkovní aplikace. An Venkovní krokový motor s krytím IP67 nabízí ještě větší ochranu proti dočasnému ponoření, ideální pro solární sledovač systémů nebo zemědělské techniky.

6. Krokový motor s vysokým točivým momentem v uzavřené smyčce: Tento pokročilý systém kombinuje a krokový motor s vysokým točivým momentem s integrovaným kodérem. Kodér poskytuje v reálném čase zpětnou vazbu specializovanému ovladači, čímž vytváří a uzavřená smyčka systém, který dokáže detekovat a opravit zmeškané kroky. Tato technologie nabízí jednoduchost krokového motoru se spolehlivostí a vysokorychlostním výkonem serva, ideální pro kritické lékařské vybavení a vysokou propustností stroje na výběr a umístění .

7. Krokový motor s vysokým točivým momentem s integrovaným kodérem a převodovkou: Jedná se o vysoce propracované řešení, které spojuje motor, převodovku pro násobení točivého momentu a enkodér pro polohovou zpětnou vazbu do jediné jednotky. Toto motor s integrovaným enkodérem a převodovkou zjednodušuje návrh a instalaci pro složité pohybové úlohy, poskytuje vysoký točivý moment, nízkou rychlost a jistotu ovládání v kompaktním balení pro aplikace jako robotická ramena and automobilové pohony .

8. Ultra-přesný krokový motor: Tyto motory jsou navrženy pro aplikace vyžadující maximální přesnost a hladkost, jako jsou např lékařské zařízení automatizace výroby nebo laboratoře. Často se vyznačují velmi jemnými úhly kroku a jsou optimalizovány pro minimální vibrace a hluk, kvalifikují se jako a krokový motor s nízkou hlučností pro automatizaci laboratoře .

9. Certifikovaný krokový motor pro regulovaná průmyslová odvětví: Motory používané v lékařských, leteckých nebo veřejných zařízeních často vyžadují formální certifikace. A krokový motor s certifikací CE / UL / RoHS prokazuje shodu s mezinárodními standardy bezpečnosti, životního prostředí a elektromagnetické kompatibility, což je pro mnohé nezbytným předpokladem lékařské zařízení a aplikace zaměřené na spotřebitele.

10. Vlastní hybridní krokový motor s vysokým točivým momentem: Pro aplikace s jedinečnými mechanickými, elektrickými nebo environmentálními omezeními, a zakázkový hybridní krokový motor s vysokým točivým momentem může být jediným řešením. Dodavatelé mohou standardní návrhy modifikovat speciálními velikosti hřídele , konektory, vinutí, povlaky nebo magnetické materiály, aby splňovaly přesné požadavky na výkon a tvarový faktor.

Pohon krokových motorů s vysokým točivým momentem

Dosažení jmenovitého výkonu z a krokový motor s vysokým točivým momentem je zcela závislá na jeho spárování se správnou elektronikou pohonu. Samotný motor je pasivní zařízení; driver a napájecí zdroj určují, jak efektivně přeměňuje elektrickou energii na mechanický pohyb.

Ovladače krokových motorů jsou kritickým spojením mezi řídicím signálem a motorem. Odebírají nízkovýkonové krokové a směrové impulzy z pohybového ovladače a převádějí je na vysokovýkonový proud potřebný k pohonu vinutí motoru. pro krokový motor s vysokým točivým momentems , volba technologie ovladače je prvořadá. Základní ovladače pracují v režimu plného nebo polovičního kroku, což může být pro některé aplikace dostačující, ale často vede ke znatelným vibracím. Microstepping ovladače jsou vysoce doporučeny. Elektronicky rozdělují každý celý krok na menší mikrokroky, což má za následek výrazně plynulejší pohyb, snížený slyšitelný hluk a zlepšenou stabilitu při nízkých rychlostech. Schopnost řidiče dodávat konzistentní proud je zásadní pro udržení točivého momentu, zejména při vyšších rychlostech.

Napájecí zdroje je třeba vybírat opatrně. Napájecí napětí by mělo být výrazně vyšší než jmenovité napětí motoru, aby se překonalo zpětné EMF generované při rychlosti. Běžným pravidlem je použití napájecího napětí 5 až 20násobku jmenovitého napětí motoru, pokud není překročeno maximální jmenovité napětí řidiče. Napájecí zdroj musí být také schopen dodávat proud požadovaný motorem. Jmenovitý proud (v ampérech) napájecího zdroje by měl být alespoň roven součtu proudu vyžadovaného všemi poháněnými motory, i když pro špičkové požadavky se doporučuje určitá rezerva.

Řídicí signály jsou digitální příkazy, které diktují pohyb. Naprostá většina moderních krokových ovladačů používá jednoduché dvousignálové rozhraní: STEP a DIRECTION. Každý impuls na řádku STEP přikazuje motoru, aby se posunul o jeden krok (krok nebo mikrokrok). Frekvence těchto impulsů určuje rychlost motoru. Úroveň (vysoká nebo nízká) na řádku DIRECTION určuje směr otáčení. Tato jednoduchost dělá ovládání a krokový motor s vysokým točivým momentem přímočaré pro mikrokontroléry a PLC.

Elektroinstalace a připojení musí být provedeny správně, aby byla zajištěna spolehlivost a nedošlo k poškození. Použití vodičů přiměřeného průřezu je nezbytné pro zvládnutí proudu motoru bez nadměrného poklesu napětí nebo zahřívání. Připojení k ovladači by mělo být bezpečné a je dobrou praxí používat stíněné kabely pro signály STEP a DIRECTION, aby byly chráněny před elektrickým šumem, který může způsobit nevyrovnané chování motoru. Správné uzemnění budiče, napájecího zdroje a rámu motoru je také rozhodující pro stabilní provoz.

Odstraňování běžných problémů

I se správně vybraným krokový motor s vysokým točivým momentem a pohonného systému, mohou během provozu nastat problémy. Pro zachování spolehlivosti a výkonu systému je nezbytné pochopit základní příčiny běžných problémů.

Zastavení motoru je jedním z nejčastějších problémů. Dochází k němu, když točivý moment požadovaný zátěží překročí točivý moment, který může motor vytvořit při dané rychlosti. Primární příčinou je nesprávná shoda mezi schopnostmi motoru a požadavkem aplikace, kterou často odhalí rychlost krokového motoru vs točivý moment křivka. Zablokování může být také způsobeno nedostatečným elektrickým napájením. Poddimenzovaný napájecí zdroj, který nemůže poskytnout adekvátní napětí, způsobí rychlý pokles točivého momentu s rostoucí rychlostí. Podobně měnič nastavený na proudový limit pod jmenovitým výkonem motoru zabrání motoru generovat svůj plný točivý moment. Řešení zahrnují přepočet požadavků na točivý moment s větší bezpečnostní rezervou, výběr motoru s vyšší křivkou točivého momentu, zvýšení napájecího napětí v rámci limitů řidiče nebo správnou konfiguraci proudového výstupu ovladače.

Přehřívání je přirozenou vlastností krokových motorů, protože odebírají proud, i když stojí. Nadměrné teplo však může zhoršit izolaci a zkrátit ji životní cyklus krokového motoru . Nejčastější příčinou je provoz motoru na maximální jmenovitý proud nebo blízko něj po delší dobu. Použití nadměrného proudu k dosažení většího točivého momentu, než pro který je motor navržen, bude generovat teplo. Mezi další příčiny patří vysoká kroková rychlost při nízkých otáčkách, kde je produkce točivého momentu vysoká, nebo nedostatečné chlazení v aplikačním prostředí. Chcete-li zmírnit přehřátí, ujistěte se, že je proud řidiče nastaven správně – často podle jmenovitého proudu motoru – a není zbytečně vysoký. Účinné může být zlepšení proudění vzduchu kolem motoru nebo přidání chladiče. Pro aplikace s nepřetržitým provozem vyžadující vysoký kroutící moment, výběr motoru s vyšším točivým momentem, než je nezbytně nutné, umožní jeho chod chladnější.

Vibrace a hluk jsou vlastní diskrétní krokové povaze krokových motorů, ale mohou být problematické v přesných aplikacích. Tyto problémy jsou nejvýraznější při nízkých otáčkách a při rezonančních frekvencích motoru. Vibrace mohou vést k předčasnému mechanickému opotřebení a snížit přesnost polohování v citlivých systémech. Primárním řešením je použití mikrokrokování drivery, které vyhlazují pohyb mezi jednotlivými kroky a výrazně snižují vibrace a slyšitelný hluk. Mechanicky, zajištěním, že je motor bezpečně namontován a správně připojen k zátěži, může tlumit vibrace. Pokud je rezonance při určitých rychlostech problémem, lze řídicí systém naprogramovat tak, aby tyto rychlosti rychle zrychloval, než aby v nich pracoval stabilně.

Nepřesné umístění v krokovém systému s otevřenou smyčkou téměř vždy indikuje ztracené kroky. K tomu dochází, když se motor nepohybuje do požadované polohy, protože zatěžovací moment překročil dostupný moment motoru. Systém si není vědom chyby, což vede k hromadícímu se posunu polohy. Základní příčinou je často nedostatečný točivý moment, podobně jako zadrhávání. Může to však být také způsobeno náhlým rázovým zatížením nebo nadměrným zrychlením, které vyžaduje okamžitý točivý moment nad rámec možností motoru. Aby se předešlo nepřesnosti, musí být počáteční výběr motoru ověřen podle momentové křivky. Pro aplikace, kde jsou zmeškané kroky nepřijatelné, je nejrobustnějším řešením přechod na a krokový motor s vysokým točivým momentem s uzavřenou smyčkou systém. Tento systém používá enkodér ke sledování polohy a automaticky koriguje všechny zmeškané kroky, čímž zajišťuje přesnost krokovače se spolehlivostí serva.

Budoucí trendy krokových motorů s vysokým točivým momentem

Pole krokový motor s vysokým točivým momentems není statický; vyvíjí se, aby vyhovoval požadavkům stále sofistikovanější automatizace a přesného inženýrství. Jejich budoucí vývoj určuje několik klíčových trendů.

Pokroky v materiálech a designu motoru vedou k neustálému zlepšování hustoty výkonu. Použití permanentních magnetů vyšší třídy, jako je neodym, a vylepšené laminovací oceli pro jádra statoru a rotoru, umožňuje výrobcům získat větší točivý moment z dané velikosti rámu. Tento trend k miniaturizaci bez obětování výkonu umožňuje konstrukci kompaktnějších a výkonnějších strojů. Výzkum nových magnetických materiálů a optimalizovaných elektromagnetických geometrií slibuje další zvýšení účinnosti a točivého momentu.

Integrace s pokročilými řídicími systémy je dominantním trendem, který je z velké části poháněn rostoucím přijetím uzavřená smyčka technologie. Rozdíl mezi krokovým a servosystémem se stírá krokový motor s enkodérem řešení se stávají nákladově efektivnějšími a rozšířenějšími. Budoucí ovladače budou obsahovat sofistikovanější algoritmy, které nejen korigují chyby polohy, ale také aktivně tlumí vibrace a optimalizují spotřebu proudu v reálném čase na základě zatížení. Toto inteligentní ovládání maximalizuje moment motoru k dispozici při zlepšení plynulosti a účinnosti.

The rostoucí poptávka po energeticky účinných motorech s vysokým točivým momentem ovlivňuje priority designu. Vzhledem k tomu, že udržitelnost se stává základním konstrukčním problémem, existuje tlak na snížení vlastní spotřeby energie krokových motorů, které obvykle odebírají plný proud i při zastavení. Objevují se nové technologie ovladačů, které mohou dynamicky snižovat proud motoru, když je plný přídržný moment není potřeba, což výrazně snižuje spotřebu energie a tvorbu tepla bez snížení výkonu. To je zvláště důležité pro aplikace napájené bateriemi a velká průmyslová zařízení, kde jsou náklady na energii značné.

Závěr

Krokové motory s vysokým točivým momentem jsou kritickou technologií umožňující široké spektrum moderních aplikací, které vyžadují kombinaci přesného polohového řízení a značné mechanické síly. Z kloubových spojů z robotická ramena k výkonným pohonům CNC routery a spolehlivé pohony v lékařské vybavení Tyto motory poskytují jedinečné řešení, které vyvažuje výkon, jednoduchost a hospodárnost.

Efektivní výběr a použití a krokový motor s vysokým točivým momentem závisí na důkladném pochopení požadavků aplikace, zejména potřebného točivého momentu v celém rozsahu provozních otáček. Je nezbytné pečlivě zvážit faktory, jako je velikost motoru, elektrické specifikace a podmínky prostředí. Kromě toho není dosažení optimálního výkonu možné bez spárování motoru se správně sladěným driverem a napájecím zdrojem.
